立式旋轉金剛石证券配资加工

       章  機械部份

      一、機床的主要用途及适用範圍
      本産品是利用砂線往複運动使砂線與工件産生切削以达到加工的目的。用专門的電鍍金剛石線(簡稱砂線)做为刀具,對工件進行加工,工件在數控裝置或計算機控制下自动的按程序确定的軌迹運动, 得到所需形狀的工件。
      本加工方法原則上對導電和不材料隻要硬度比砂線小均可加工,對石墨材料,采用本産品加工尤能顯示其無比的優越性;對脆性材料如陶瓷、環氧闆、鐵氧體、半導體材料、碳化矽、耐火磚及複合材料的成型切割均可加工。
      數控金剛石证券配资機使用金剛石砂線为切削工具,所以又稱數控砂证券配资機床。
      1、型号說明 如CHSX5625:
      CH创利融商标“晨虹”商标漢語拼音縮寫
      SX(“砂線”兩個字漢語拼音首字母)
      56( 标準機床分類代号)
      25(X軸台面尺寸)
      2、工作台尺寸:300×220mm
      3、工作台左右行程(X軸):160 mm
      4、工作台前後行程(Y軸):160 mm
      5、工件旋轉擺台,可旋轉,搖擺工作模式轉換
      6、 生産率(石墨,不計精度和光潔度)≥600 mm²/min
      7、手輪每轉工作台移动量为4mm,手輪每格工作台移动量为0.01mm。
      (注:伺服電機配置不帶機械手輪。)
      8、砂線選用直徑0.35、0.45。
      11、脈沖當量:工作台  0.001 mm。
      12、型号參數:

機床型号

外形:長×寬×高(mm)

機床重量(Kg)

CHSX5625

11500×900×1700

980

      二、機床的主要結構及工作原理
      本機床由數字程序控制来加工直線和園弧組成的各種複雜的工件。纏繞在絲筒上的砂線往複運动,從而與工件發生切削达到加工目的。
      機床由底座、座标工作台、線架、運絲部件、工件旋轉台,工作液箱及附件等組成。
      金剛砂線均勻纏繞在絲筒上,運絲電機帶动絲筒正反向旋轉和絲筒同步運动使砂線以一定的線速度往複運动,控制台發出脈沖信号,步進電機按信号旋轉,经變速齒輪、絲杠螺母傳动使工作台運动切割工件,加工出直線。本機床旋轉台工件裝置,工件可旋轉或擺动提高加工件的質量和效率。
      1、底座:
      底座由鋁闆各鋁型材組成的箱形結構構件,其上安裝工作台、線架,運絲部件。上周邊安裝钣金護罩。
      2、坐标工作台部件主要由工作台面、下拖闆、精密滾珠絲杠及變速齒輪箱等組成。拖闆的縱、橫運动是采用直線導軌結構,分别由步進電機经兩對間隙齒輪及滾珠絲杠傳动来實現的。由于控制系統采用開環控制,因此工作台運动精度将直接影響加工精度。
      滾珠絲杠前端是采用兩隻向心推力球軸承来消除軸向間隙的,可調整預緊力,使間隙接近零,具有傳动輕便靈活、精度高、壽命長等優點。
      3、旋轉台置于坐标工作台上,有二種工作模式旋轉和搖擺,由专用單軸控制器系統控制。
      4、線架
      弓架用鋁合制作成側U型結構。前部開口上下端安裝加工區主導輪部件,後部裝置金剛石線氣动張緊裝置
      5、運絲
      運絲裝置帶动金剛砂線按一定的速度運动,并将金剛砂線整齊的排繞在運絲筒上,行程開關控制運絲筒的正反轉。
      6、工作液箱:
      水泵把工作液送至加工區域,沉污積聚在髒物箱内,定期清理,为保证加工效率,工作液需定期更換。
      三、使用本機床注意事項
      ⑴ 加工時由于金剛石運絲高速往複運动,可能對操作人員造成撞擊的危險發生。因此在加工時請勿觸摸運絲筒。
      ⑵ 根據圖紙尺寸及工件的實際情況計算坐标點編制程序。但要考慮工件的裝夾方法和砂線直徑,并選擇合理的切入部位。
      ⑶ 按編制的程序用顯示器實際顯其圖形進行校對。 操作控制台,使機床空走一次,校對編制的程序。
      ⑷ 裝夾工件時注意位置,使加工件可在工作台移动範圍内。對加工餘量較小或有特别要求的工件,必須精确調整工件與工作台縱、橫方向移动平行性,避免餘量不夠而報廢工件,并記下工作台縱橫坐标值。
      ⑸檢查砂線的張緊情況。調整調氣动調壓閥調節張力大小.
      ⑺ 加工結束後,首先關閉加工開關,而後關閉水泵,本機床有加工結束結束停機機功能,機床會進行自动停機機。 關斷機床電源。
      四、影響金剛石证券配资機加工精度的主要因素和提高加工精度的具體措施
      在加工中,除機床的運动精度直接影響加工精度外,工件變形和砂線磨損造成加工間隙的變化對加工精度,亦有不可忽視的影響。
      1、 機床精度:出廠時機床精度的檢验項目已保证,但在加工精密工件之前,用戶須對機床進行必要的精度檢验作調整。
      ⑴ 檢查工作台絲杆軸承鎖緊螺母是否有松动,如有松动及時鎖緊。
      ⑵檢查縱、橫拖闆絲杠間隙:縱、橫方向拖闆絲杠的配合間隙,由于頻繁往複運动發生變化,因此在加工精密工件前,要認真檢查與調整,待符合相應标準後再開始加工。
      2、 砂線張力大小與材料、切削速度、冷卻液成份有密切關系。
      ⑴砂線張力大小:由于加工不同材料、同材料不同厚度,則張力大小不同。即機械性能不同及工件厚度不同在加工時排屑不同而影響加工精度。
      ⑵ 砂線磨損程度與切削速度的關系:在有效的加工範圍内切割速度快,砂線彎曲變形大,切割精度差;切割速度慢,砂線彎曲變形小,切割精度好。在切割加工過程中保持适當的加工速度,對加工精度非常重要。要提高加工精度,在加工過程中應盡力做到及時調整。
      ⑶加工質量與冷卻液的關系:冷卻液的成份不同,其排屑能力不同而影響表面質量,所以加工高精度工件時,一定要根據要求合理調整。


立式旋轉金剛石证券配资加工立式旋轉金剛石证券配资加工

立式旋轉金剛石证券配资加工

      五、機床傳动系統
      ⑴ 砂線
      運絲電機-絲筒-砂線-下主導軌-上主導軌-張緊輪-絲筒-砂線
      ⑵工作台
      55BF-006步進電機-變速齒輪-工作台(縱向、橫向系統相同)
      (3)旋轉台
      56步進電機-減速器(1:10)-100三爪卡盤
      (4)氣动張緊
      氣缸-張緊輪(直線導軌導向)
      六、機床操縱系統

序号

名    稱

用             途

操作台面闆

實現機床電器的工作

水泵

調節噴水咀工作液流量

工作台移动手柄

調節工作台橫、縱向位置

電源開關面闆

電源開關及控制台、連接插座

      七、機床潤滑系統

編号

加  油  部  位

加油時間

加油方法

潤  滑  油

1

橫進給滾动絲杠

每月一次

20#機油

2

縱進給滾动絲杠

每月一次

20#機油

5

氣动張緊直線導軌

每班一次

油槍

30#機油

      八、機床的搬運和安裝
      機床在開箱前的搬運可用繩索綁住箱底闆,以箱體为 進行起吊或用滾杠架起滑木進行運輸。
      機床應在安裝機床的車間内開箱,開箱時必須注意勿使開箱工具打損機床零件,破壞機器精度。
      首先取下箱蓋,然後拿掉四邊箱體,機床在離開箱底前應先進行清理,搬出機床附件箱,并将機床上面的防鏽油除去,塗上一層機油,方可将機床運往安裝地基上,此時可應用機床前面和後面的起重栓進行吊運,搬運時應避免沉重的撞擊, 禦去運絲固定角鐵,拖闆固定角鐵。
特别提示:檢查縱向和橫向拖闆絲杠角鐵螺栓是否緊固。
      九、機床的維護和保養
      對機床经常清理,潤滑和維護是保证機床精度,延長使用壽命,提高生産率的必要條件,在使用中應注意以下事項:
      1、按本機床使用說明書所示之潤滑系統定期注入清潔的潤滑油。
      2、開动機床前先用人力轉动各運动部分,檢查是否靈活。。
      3、工作結束後應當立即将機床擦試幹淨,在易鏽蝕的表面塗上一層機油,進行大清理。
      4、工作中發現有故障,應立即停止工作,請維修人員修理。
      5、在機床使用前應仔細閱讀使用說明書,了解使用情況後才能操作。
      十、機床安全操作技術規程
      1、操作者必須熟悉金剛石证券配资機床的操作技術,開機前按設備潤滑要求,對機床有關部位注油潤滑。
      2、操作者必須熟悉金剛石证券配资加工工藝,恰當的選取加工參數,按規定操作順序操作,防止造成斷絲等故障。
      3、操作人員在開啟運絲嚴禁觸摸,以防傷人。
      4、正式加工工件之前,應确認工件位置已安裝正确,防止碰撞切割工件超程
      5、盡量消除殘餘應力,防止切割過程中,工件爆裂。
      6、機床附近不得放置易燃物品,防止因工作液一時供應不上引起事故。
      7、在檢修機床、機床電器、控制系統時應注意切斷電源,防止觸電和損壞電路元件。
      8、定期檢查機床保護接地是否可靠,注意各部位是否漏電。合上加工電源後,不可用手或手持導電工具接觸,防止觸電。
      9、禁止用濕手按開關或接觸電器部分,防止工作液等導電物進入電器部分,一旦發生因電器短路造成火災時,應首先切斷電源,立即用四氯化碳滅火器滅火,嚴禁用水滅火。
      10、停機時應先停運絲,後停工作液。工作結束後,關掉總電源,擦淨工作台及夾具,并潤滑機床。
      11、廢棄工作皂化液按當地環保部門的要求處理。
      十一、機床附件明細表

序号

附件名稱

數量

2

機床調整墊

4隻

5

水泵

1隻

      十二、滾动軸承明細表

編号

零件名稱

型号

數量

安裝部位

備注

1

角接觸球軸承

7004C/P5

4

工作台

15×47×12

2

單列向心球軸承

6203/P5

2

工作台

17×40×12

      十三、機床故障及其排除 (僅供參考)



序号

加工中的故障

産生原因

排除方法

1

加工工件精度明顯變差。





1、砂線松馳;

2、工作台X、Y向運动不平穩;

3、砂線磨損嚴重。

1、重新緊絲,檢查砂線漲力;

2、檢查工作台傳动間隙,檢查控制機是否失步,有無幹擾;

3、更換新砂線。

      章 機床電器
      一、機床電氣的安全保護
      1.機床電氣的設計制造符合GB/T5226-1996,以及GB13567即“工业電氣設備 部分:通用技術條件”标準。
      2.本機床電氣使用單相交流電源,使用電壓範圍220V±6%,功率不大于0.8KW。電壓波动範圍較大,可加電磁式穩壓電源。
      3.在裝有電氣器件的外殼清晰可見處,貼有閃電标志,用戶在使用和維護時應注意安全。
      4.機床電氣裝有保護接地電路,用戶應使機床可靠接地,保证操作人員的人身安全。
      5.在電氣操作面闆上,設有紅色急停按鈕,出現緊急情況,能迅速斷開電氣設備總電源,運絲迅速停止運动,操作台停止工作。
      6.在機床發生下列一種情況下,加工電機迅速制动,水泵停止工作,操作台停止工作:
      (1)加工結束
      (2)动力電路或控制信号中斷(即停電)
      7.欠電保護
      加工過程中突然斷電,機床立即中止工作,来電後需重新啟动,方可加工。

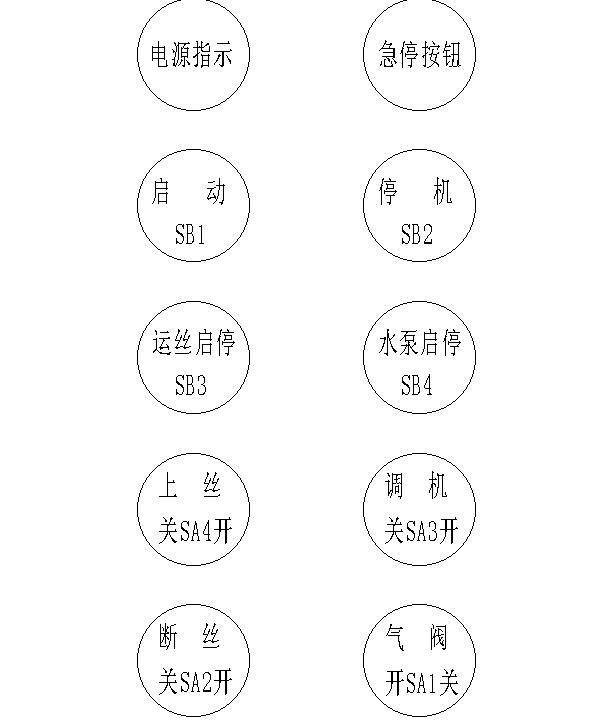

      二、機床操作面闆
立式旋轉金剛石证券配资加工
      三、電氣操作順序及工作原理簡介
      接通機床外設電源開關,控制器及顯示屏接通電源。 a、彈起急停開關按下啟动開關SB1,交流接觸器KM0閉合,線路處于通電狀态。此時機床可以正常啟动。b、按下運絲啟停“SB3”運絲電機M1運行,再次按下運絲啟停“SB3” 運絲電機M1停止運行,按下水泵啟停“SB4”水泵M2轉动,水泵處于供水狀态。再次按下“關SB4” 水泵M2停止轉动,水泵停止供水。c、選擇工作旋轉台工作模式(旋轉或搖擺),按下啟动按鈕,單軸控制器控制電機驅动器,電機旋轉或搖擺工作。按停止按鈕停止工作。
      注:工作時進行模式轉換,要預先按下按制器上複位按鈕。
      1.上絲  将開關置于上絲位置,轉換開關控制氣閥,使氣缸沒有張力,張緊輪處于下限位置,待布完絲線後,轉換開關控制氣閥氣缸使張緊輪處于張緊狀态,調壓閥可調整張力大小。
      2.将開關置于調機位置,在運絲未運行情況下,控制器控制坐标工作台運行。
      3.加工時,轉換開關關閉上絲及調機開關,啟动運絲水泵,控制器控制坐标工作台運动.

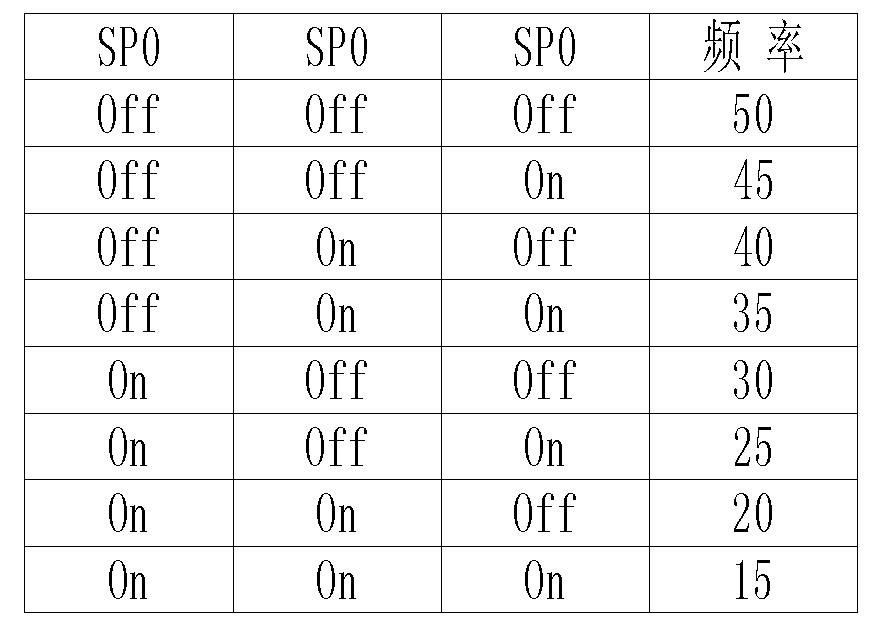

      切割加工金剛石線速度可有級設定,控制櫃内三個拔碼開關設定。
立式旋轉金剛石证券配资加工
      加工過程中金剛砂線斷裂時,氣动裝置使張緊輪處于極限位置,運絲電機刹車停止,機床停止工作。排除故障後重新啟动工作。
      4.旋轉台置于坐标工作台上,有二種工作模式旋轉和搖擺,由专用單軸控制器系統控制。
      加工件置于旋轉台卡盤料闆上,切割加工中工件在旋轉台帶动下可旋轉或搖擺,提高加工效率和質量。切割加工時不須工件旋轉或搖擺時,可關閉單軸控制器電源。
      工件旋轉台驅动器細分數为2000,旋轉台減速比为K=10, 旋轉一周脈沖數为2000*K=20000。
      設定旋轉台一分鐘 n=20轉/分鐘,則脈沖頻率为20000*n/60=6667 P/S。
      搖擺角度为θ=45度,則脈沖數P=20000*θ/360=2500
      程序清單;
      00  J-Bit  05   0     ;工作模式旋轉或搖擺
      01  Seep  6800      ;旋轉速度20轉/分鐘,根據工藝設定數值
      02  G-Len 2000000   ;旋轉一周
      03  Loop 02  0       ;旋轉循環
      04  Jump    10
      05  Seep  6800      ;搖擺速度20轉/分鐘,根據工藝設定數值
      06  G-Len +2500       ;正轉45度
      07  Delay 100        ;延是0.1秒
      08  G-Len -2500      ;反轉45度
      09  Loop 06  0       ;搖擺循環
      10  End
      四、機床電氣元件清單

序号

代号

名稱

規格型号

數量

備注

1

QF1

斷路器

DZ47-20/2P

1



2

QF2

斷路器

DZ47-10/1P

1



3



開關電源

NES-100-24

1

電磁閥、磁性開關電源

4



開關電源

NES-350-5

1

驅动闆、電機電源

5



開關電源

NES-100-48

1

轉台驅动器電源

6

KM1

交流接觸器

3TH82  53-OXBO

1

線圈電AC36V

7

KA0

中間繼電器



1

線圈電DC12V

8

KA1

中間繼電器



1

線圈電壓DC24V

9



感應行程開關

LJ12A3-4-21BX

4

NPN常閉 (運絲)

10



磁性開關

CSIJ

1

DC24V (氣缸)

11



控制變壓器

JBK3-100W

1



12

SB0

急停按鈕

LAY3-112S/1

1



13

SB1 SB2 SB3 SB4

按鈕開關

LAY3-11

5



14

SA2

旋鈕開關

LAY5-112S/

1



15

XS1

航空插件

P20-3

1



16

XS2

航空插件

P48-26

1



17

XS3

航空插件

P20-3

1


      第三章:步進電機驅动電源部分
      一、概述

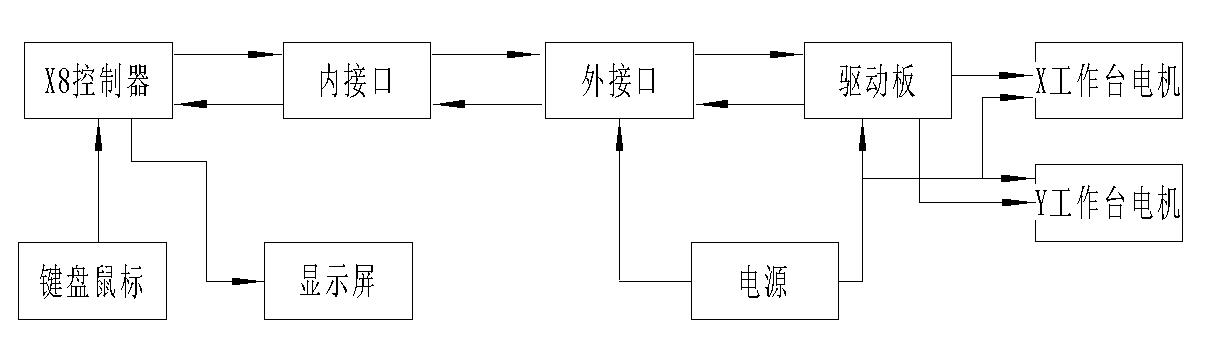

      切割控制台,主控部分由X8控制器、接口、鍵盤、顯示屏組成控制部分,再配以步進電機驅动電源組成完整的控制系統。各部分的聯接如下圖
立式旋轉金剛石证券配资加工

      驅动電源安裝在工作台櫃内,交流220V電源经變壓器降壓後,再经單相橋式整流提供給步進電機DC5V直流工作電壓,功放闆由微機提供脈沖基極信号,经三極管放大後驅动步進電機。原理圖附後。


立式旋轉金剛石证券配资加工立式旋轉金剛石证券配资加工

      二、 安裝調試注意事項
      1  打開控制櫃電源開關,功放闆電源指示燈應亮,表示步進電機電源已接通。如指示燈不亮應檢查電源插座接觸是否良好。
      2  证券配资微機控制系統接線正确無誤後方可開機工作。步進電機如不能正常工作應檢查驅动電源DC5V直流電源及功放三極管是否正常工作,微機供給的信号有無,可從晶燈上判别。
      3  交流電源供電應盡量避免與大功率用電器使用同一電源,并應有良好、可靠的接地,以确保人機安全,決不允許有懸浮電壓。
      4  功放電源常見故障及維修:
      ⑴ 步進電機鎖不住
      ① 檢查電源;
      ② 接插件接觸是否可靠;
      ③ 功放闆7812是否正常工作;
      ④ 功放闆整流橋是否壞。
      ⑵ 步進電機失步
      ① 功放管壞;
      ② 步進電機缺相;
